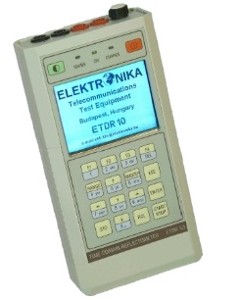

Impulsreflektometer ETDR10


Das neue ETDR10

Das neue ETDR 10 von ELEKTRONIKA
für symmetrische Leitungen.

Mit enorm hoher Reichweite von bis zu 32 km
durch neu entwickeltes Rauschunterdrückungsverfahren.

Entgegen anderer TDRs auf dem Markt, verfügt das ETDR10 über eine stufenlos abstimmbare Nachbildung.

Die meisten TDRs auf dem Markt lassen lediglich eine stufenweise Impedanzanpassung zu. Beim ETDR10 wird nicht die Anpassung sondern die Nachbildung stufenlos variiert. Hiermit lässt sich nicht nur der Startimpuls unterdrücken, ein Feuchtefehler kann bei geschickter Handhabung leicht von sonstigen Reflexionen unterschieden werden.

Download Datenblatt ETDR10 (PDF
(Adobe Acrobat Reader erforderlich)


  • Leicht anzuwenden durch intuitive Menüführung
  • Handliches Format für den Feldeinsatz geeignet
  • Höchste Reichweite eines "Handheld"-TDRs von bis zu 32 Km
  • Wählbare Menüsprachen: Deutsch, Englisch, Russisch
  • Zwei symmetrische Eingänge ermöglichen:
    - Reflexionsmessung auf einer Leitungen
    - Vergleich zweier Leitungen (live)
    - Vergleich zwischen Live-Messung und gespeicherter Kurve
    - Differenzmessung zweier Leitungen
    - Differenzmessung zwischen Live-Messung und gespeicherter Kurve
    - Ortung von Kopplungen (XTALK)
    - Ortung zeitweiser Fehler (IFL, Intermittent Fault Location)
  • 100 Speicherplätze für die Speicherung von Kurven und Einstellungen
  • Gut ablesbare, klare Kurvendarstellung auf 320 x 240 LCD-Display zur exakten Diagnose von Fehlerstellen
  • Zoom-Funktion (Lupe)  zur detaillierten Auswertung
  • Kabelbibliothek für Standardkabeltypen und vom Anwender definierte Kabeltypen
  • USB-Schnittstelle zur Datenübertragung (Messergebnisse) auf einen PC
  • Intergrierte wiederaufladbare NIMH-Batterie, mit inteligentem Batteriemanagement (wird im Gerät geladen)
  • Einstellmöglichkeit der Laufzeiten in v/2 oder VOP
  • Spezielles Programm zur Durchführung der jährlichen Kalibrierung
